翼闸，为通道管理设备之一，主要用于人行通道管理；具有快速打开、安全、方便等特点，是行人高频率出入通道的理想管理疏导设备。该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。

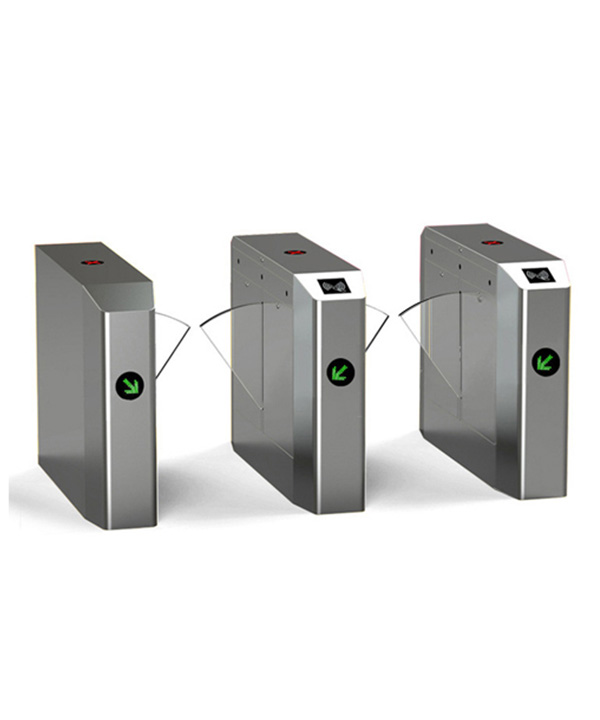

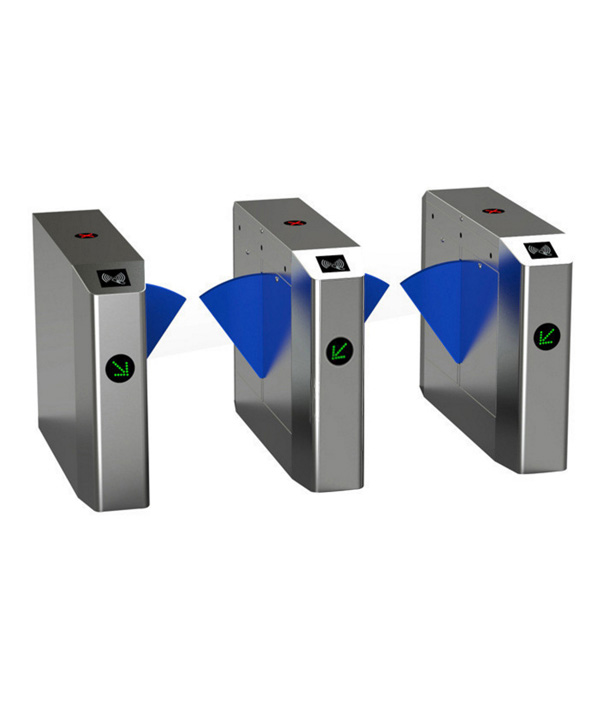

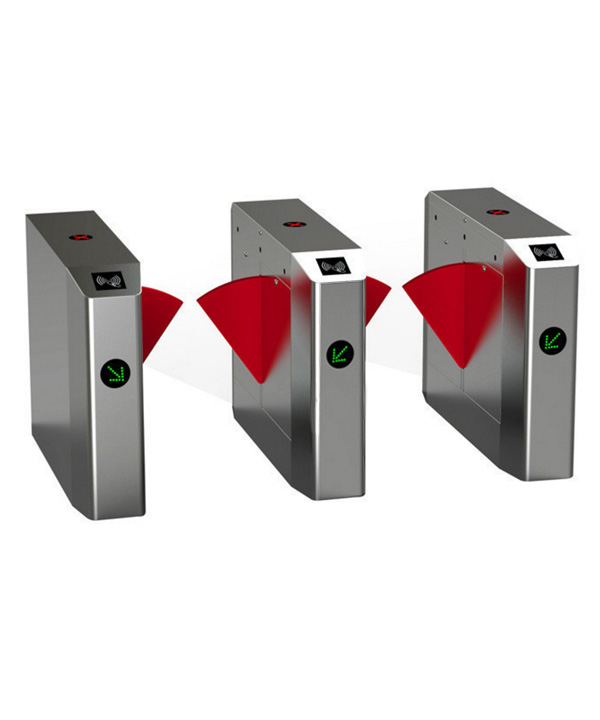

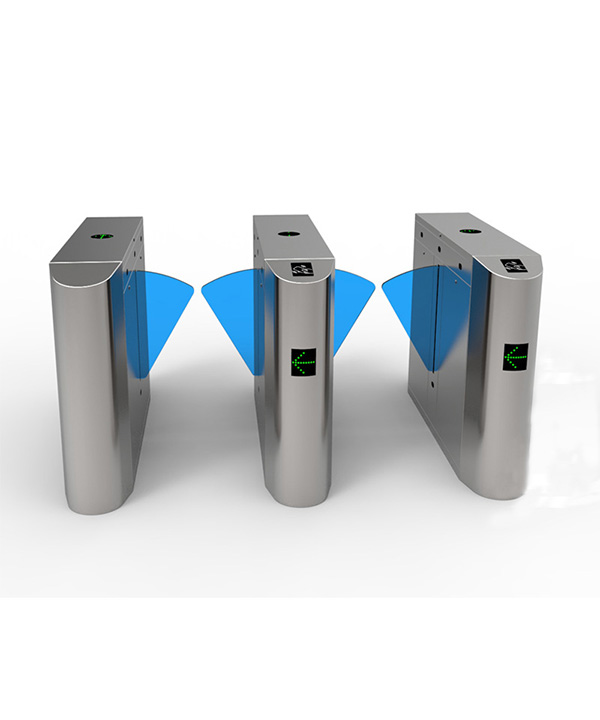

　 　翼闸YK-TD002设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准电气接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。

适用范围

适用于需要行人有序通行的各类公共场所：

一、需要授权进入的场所，例如：企业大厦、工厂、饭堂、高尔夫球场、俱乐部、学校、医院、小区、工地、宾馆等；

二、需要验票的公共场所，例如景区、公园、健身房、游泳馆、体育馆、影剧院、车站、码头、地铁、机场等；

三、对保安措施严格的场所，例如：政府机关、私人会所、研究所、金融单位、电子工程防静电控制区等；

功能特点

●采用专用的ARM内核微处理器控制电路及数字定位技术，使启动及控制平稳，让闸门自控能力更为准确；

●系统运行平稳、噪音小，结构简单可靠机芯表面采用防锈防腐处理，经久耐用；

●提供多个RJ45接口及RS485/232接口，可连接多种读卡器，磁条，EMID，MIFARE1IC，TI，并支持多种数据格式， WIEGRAND26， WIEGRAND34，WIEGRAND66，也可连接条码阅读器，指纹识别器，掌纹识别器等，兼容性强，方便系统集成；

●采用TCP/IP通讯协议，实时数据上传及实时数据采集，方便客户应对各种数据分析，并保证系统不因数据量太大或者突发状况导致数据丢失；

●控制板带有计数功能，LCD/LED显示功能(可选)；

●高精度传感器组和智能识别算法设计，可很好识别通道中的人员数量及走向，大大提高了防夹和防尾随的准确性;多点检测，更适合儿童或携带行李人员通过；

●智能语音和音效提示，使设备更人性化，更易于使用；

●具有故障自检和报警提示功能，方便用户维护及使用；

●机械防夹、红外感应防夹功能，在闸门复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位直到复位为止)，力度小(≤2kg)；

●声、光报警功能:含非法闯入、尾随报警；

●防冲功能，在没有接收到开闸信号时，摆臂自动锁死，具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位；

●红外感应复位，红外感应防夹功能（标准3对红外）；

●断电后通道自动敞开，上电自动闭合；

●可与门禁系统、消费系统、电子门票系统、生物识别系统、静电测试仪等多种设备相衔接；

●可单向或双向控制人员进出，红外感应自由进、出通道；

●可直接用管理计算机实现远程控制与管理；

产品参数

◇机箱材料：标准304号不锈钢/烤漆

◇材料厚度：标配1.2mm/1.5mm,2.0mm（可选配）

◇生产工艺：全电脑数控激光切割机生产

◇工作电压：AC220±10%V 50±10%HZ

◇驱动电机：24V有刷电机(可选无刷电机)

◇外形尺寸：1200长*300宽*1000MM（支持尺寸定制）

◇伸缩臂长：260MM

◇通道宽度：600MM

◇通行方向:单向或双向( 可设置 )

◇工作环境：室内、室外(荫棚)-10℃～50℃

◇相对湿度：≤90%，不凝露

◇闸门开、关时间：1秒

◇通行速度：25-30人/分钟（常闭） 40人/分钟(常开)

◇上电后进入通行状态所需时间：3秒

◇挡板材料：PU软体挡板/塑料亚克力（颜色可选择）

◇正常使用寿命：500万次以上

◇自动复位功能：开闸后，在规定的时间内未通行系统将自动上锁，通行时间可调；

◇通讯接口：标准RS485接口，距离≤1200米

◇输入接口：继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA
